很多玉米视频网址设计新手都很渴望能够设计一些复杂的模具，但往往都是第一步都卡住了，分模分不开，遇到一些曲面的产品，分型面无从下手，下面我哪一个汽车模的产品跟大家介绍一些创建曲面分型面的技巧，希望能给大家带来一些帮助。/ L8 q' G+ M8 X+ z$ y0 \

1.分型面优先选择产品的原始分型面，先用“扩大面”命令将产品的原始分型面扩大，注意扩大的模式选择线性，扩大两个面使两个面相交，结果如图所示

2.用“修剪和延伸”命令将两个面创建拐角，注意类型选择制作拐角，结果如图所示

本帖隐藏的内容

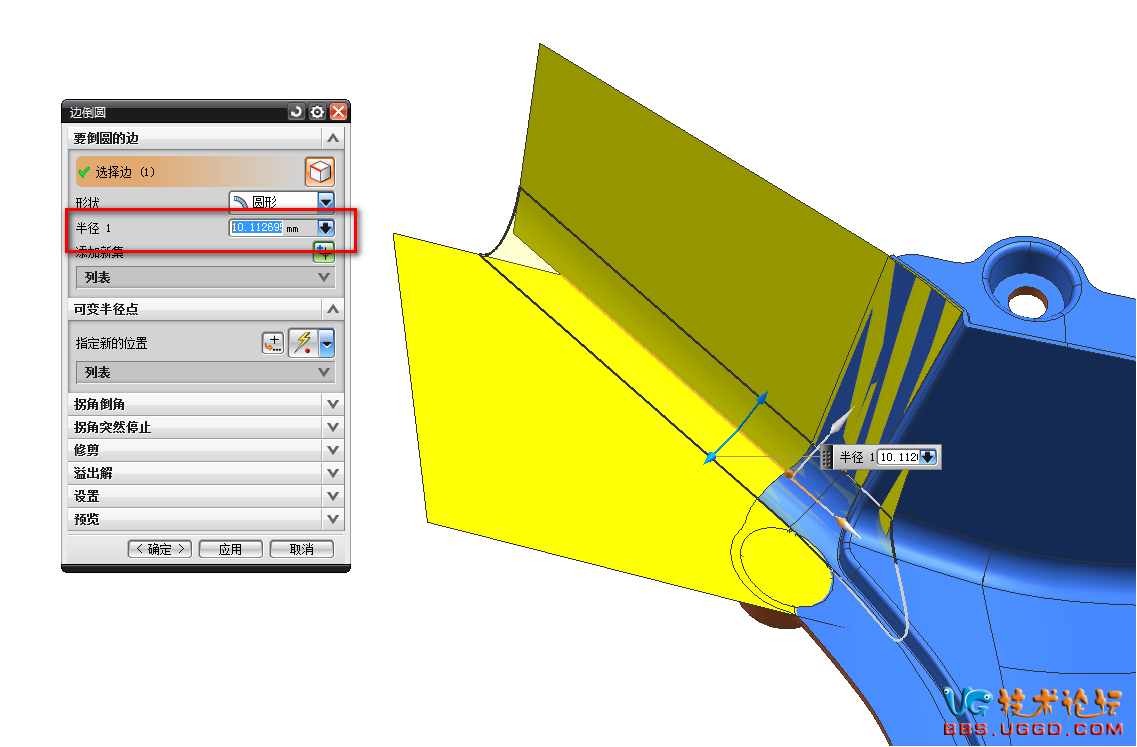

3.用“几何属性”命令测量两个面之间的R角是多少，并且将R角的数据复制下来，然后用“边倒圆”命令将R角倒上，粘贴R角的数据到半径1对话框中，确定

4.利用“修剪片体”命令将伸到产品里面的分型面修剪掉，结果如图所示

5.用“扩大面”命令将产品的原始分型面扩大，注意扩大的模式选择线性，扩大如图所示的两个绿色面

6.用“缝合”命令将两个绿色面缝合起来，发现两个面之间公差间隙太大无法缝合，碰到这种情况，玉米视频在线观看只能考虑做面，将大的绿色面用“修剪体”命令修剪掉一部分，如图所示

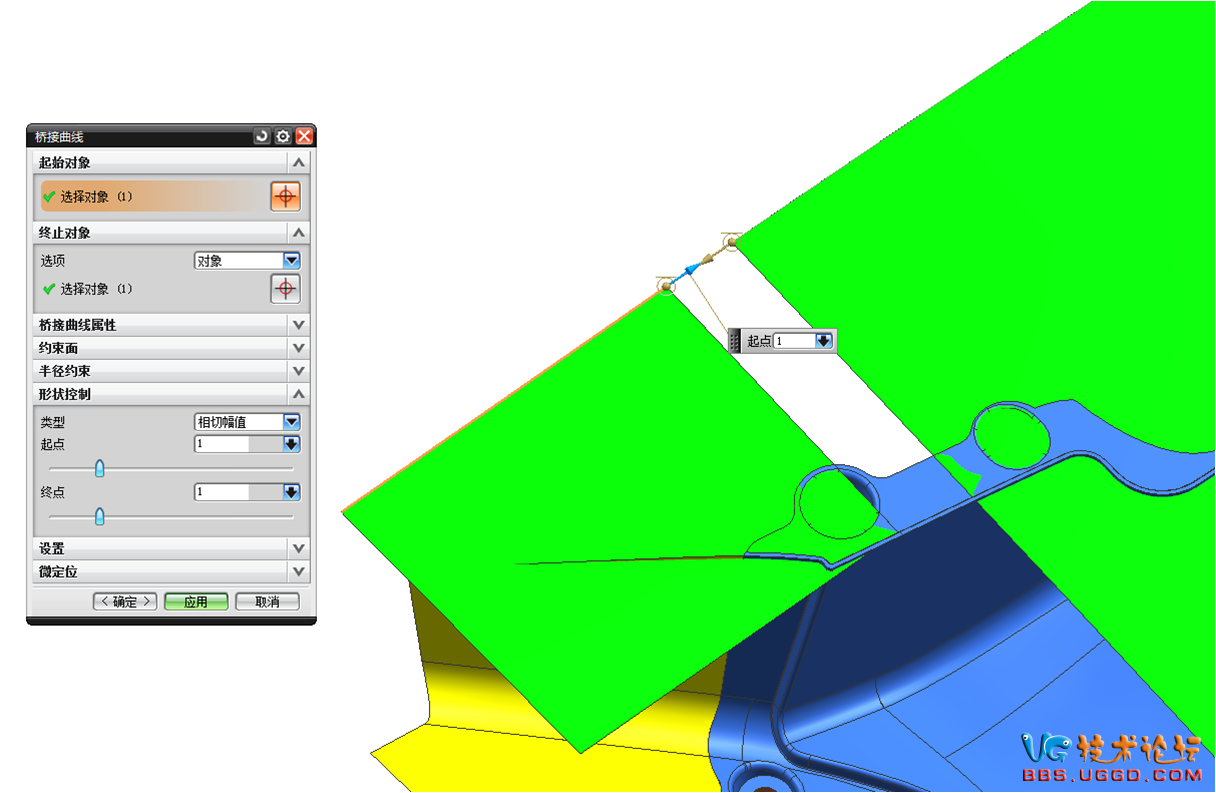

7.用“桥接曲线”命令桥接一根线，如图所示

8.用“通过曲线网格”命令创建分型面，并约束三个面G1相切，结果如图所示


下载附件保存到相册

2017-2-28 20:47 上传

9.将三个面缝合起来，利用“修剪片体”命令将伸到产品里面的分型面修剪掉，结果如图所示
